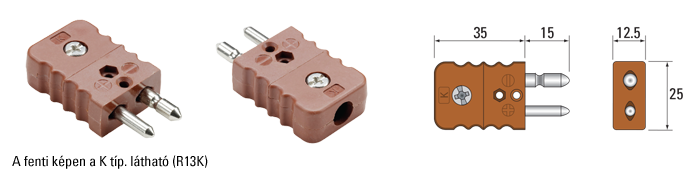

Standard, Hőálló Tömör Lábú Dugó - R13

Standard csatlakozók max. 350ºC-ig

Igény elküldése Online vásárlás Infromációkérés

Cikkszám	Típus	Szín
R13K	K
R13T	T
R13J	J
R13N	N
R13RS	R/S
R13E	E
R13B	B
R13CU	Cu

Hőre keményedő műanyag: max. 350°C-ig
Választható hőelem típusok: K, T, J, N, R/S, E, B és Réz
hőelemtípus betűje feltűntetve a csatlakozón
Könnyű bekötés leszorító alátéttel
Sodrott vagy huzal vezetékekhez 0.2mm-től 1.29mm-ig (0.03mm²-től 1.3mm²-ig). Alátét nélkül: max. 1.63mm-ig (2.1mm²).

EN 50212 szabvány szerint gyártva
Nagytisztaságú Hőelem Ötvözetből készül a dugó lába és a hüvely belső csatlakozórésze
Polaritáshelyesen csatlakoztatható hengeres lábak, kihúzódást gátló mechanizmus
Egy Rögzítőcsavar a könnyű összeszerelésért

Megfelelő Csatlakozók

Standard, Hőálló Tömör
Lábú Dugó - Gyorscsatlakozó

Rendelési Kód: R08 Standard
Hőálló Hüvely

Rendelési Kód: R22 Standard Hőálló
Hüvely - Gyorscsatlakozó

Rendelési Kód: R09 Standard, Hőálló Tömör
Lábú Dugó – Három Lábú

Rendelési Kód: R18

1	Hőelem Típusa	Használati Tartomány (állandó)	Használati Tartomány (rövid idejű)
K	Nikkel Króm / Nikkel Alumínium	0°C to +1100°C	-180°C to +1350°C
T	Copper vs Constantan	-185°C to +300°C	-250°C to +400°C
J	Vas / Konstantán	+20°C to +700°C	-180°C to +750°C
N	Nicrosil vs Nisil	0°C to +1100°C	-270°C to +1300°C
E	Nickel Chromium vs Constantan	0°C to +800°C	-40°C to +900°C
R	Platina-13% Ródium / Platina	0°C...+1600°C	-50°C to +1700°C
S	Platina-10% Ródium / Platina	0°C...+1550°C	-50°C to +1750°C
B	Platina-30% Ródium / Platina-6% Ródium	+100°C to +1600°C	+100°C to +1820°C
A fenti hőmérsékletek a hőelem típusának üzemi hőmérsékletére vonatkoznak, a csatlakozó hőmérséklet-tartománya ettől eltérő. Részletes információkat fent, a specifikációknál olvashat.
