Termékek

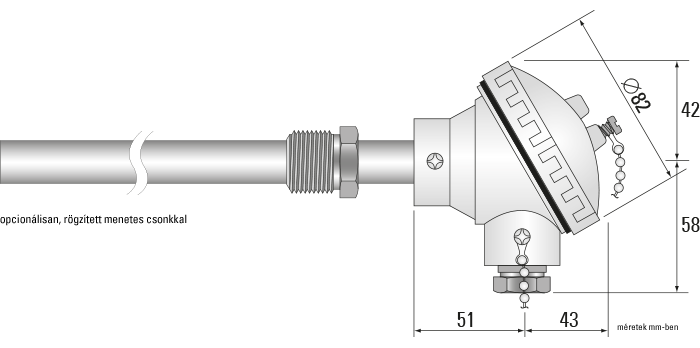

Ipari, Nagy Teherbírású, Fémburkolatú Hőelem

Standard IP67-es könnyűfém hőmérőfejjel

  • A 13-as típus az alábbi vastagfalú védőburkolattal választható: Rozsdamentes Acél, Inconel 600*, Incoloy 800*, Krómvas, Nicrotherm stb., de néhány méretben speciális anyag is lehet, mint pl. Hastelloy és Kanthal
  • Jellemző felhasználási területek: kemencék, égetők, kályhák, bojlerek, kémények, galvánfürdők, általános hőkezelési eljárások.
  • Vagy előre legyártott, többféle átmérőben és szondahosszban elkészített érzékelők széles választéka online rendelhető
  • UKAS által akkreditált kalibrálási szolgáltatás a Nagy teherbírású, ipari hőelemeinkhez
  • Ellenáll a káros külső behatásoknak egészen +1250°C-ig
  • Az alkalmazott védőburkolat függvényében a 13-as Típus használható semleges, redukáló, oxidáló közegben még magas kéntartalom esetén is.
  • Folyamatcsatlakozással, pl. rögzítőperemmel vagy hegesztett menettel

Ajánlatkérő Hőelem

1. Hőelem Típusa


2. Elemek Száma


3. Elsődleges köpenyátmérő


4. Elsődleges köpeny anyaga


5. Fej alatti Szondahossz


 mm

6. Belső Burkolat Anyaga


7. Rögzítőfittingek


Illusztráció Kiválaszt
Nem szükséges
3/4" BSPP Fixre Hegesztett Menetes Csonk
3/4" BSPT Fixre Hegesztett Menetes Csonk
1" BSPP Fixre Hegesztett Menetes Csonk
1" BSPT Fixre Hegesztett Menetes Csonk
100mm-es
Öntöttvas Perem
Hegesztett
Perem

7a. Hossz a rögzítés aljától a hegyig (beleértve a BSPP menet hosszát)


 mm

8. Opció: 4…20mA-es Távadó


9. Kért Mennyiség


Az Ön Adatai


Cégnév


Név


Email


Telefon


További Információk


Amennyiben egynél több termékre kér ajánlatot, kérem azt emailben tegye, vagy használja a lenti mezőt.



Igénylés Elküldése

Adatvédelmi irányelveink megtekinthetők itt


VISSZA Az OLDAL TETEJÉRE
Termékek

Kapcsolatfelvétel

A TC-ről

INGYENES Kézikönyv

Adatvédelmi Irányelvek

Felhasználási Feltételek

Sitemap
INGYENES Kézikönyv

Csatlakozzon ahhoz a több mint 500 000 mérnökhöz és megrendelőhöz, akik már megkapták az INGYENES 74 oldalas A3 útmutatót a hőelemes és az ellenállás-hőmérővel történő méréshez

Cégnév
  Utca 1
Az Ön Neve
  Utca 2
Beosztás / Osztály
  Megye
Email
  Irányítószám
Telefon
  Ország
Cégnév
Az Ön Neve
Beosztás / Osztály
Utca 1
Utca 2
Megye
Irányítószám
Ország
Email
Telefon

Az Ön által megadott információkat csak akkor használjuk fel, ha esetenként kapcsolatba kell lépünk Önnel termékünkkel kapcsAdatvédelmiolatban, és soha nem adjuk át az Ön adatait harmadik félnek. irányelveink megtekinthetők here



Elfogadom azAdatvédelmi Szabályzatban
felsorolt feltételeket

View our ISO 90001/2008 Certficate
View our ISO 90001/2008 Certficate







Hőelemek
Köpenyhőelemek
Hőelemek Mini Dugóval
Hőelemek Hőmérőfejjel
Hőelemek Kábellel
Hőálló Hőelem
Általános Hőelemek
Kerámia Burkolatú Hőelem
Gyorsbeállású Hőelemes Érzékelők
Autokláv Hőelem
Felszíni hőelemek
FEP Szigetelésű Hőelem

Ellenállás-hőmérők
Ásványianyag-szigetelésű Ellenállás-hőmérő
Nem Hajlítható Szondájú Ellenálláshőmérők
Kézi Ellenállás-hőmérő Pt100
Felületi Ellenállás-hőmérők – Pt100 Érzékelők
RTD Pt100 Érzékelők Kábellel
RTD Pt100 Érzékelők Mini Dugóval
Autokláv Ellenállás-hőmérők – Pt100 Érzékelők
RTD Pt100 Hőmérőfejjel
Gyorsbeállású RTD Pt100 Érzékelők
Léghőmérséklet-érzékelő Pt100
Mágneses RTD Pt100 Érzékelők
Kábel
Hőelemkábel – Hőálló PVC Egy Érpárú
Hőelemkábel – PFA Szigetelt Egy Érpárú
Hőelemkábelek – Üvegszál és Kerámiaszál Szigetelésű Egy Érpárú
Hőelemkábel – PVC Több Érpárú
Hőelemkábel – PFA Szigetelt Több Érpárú
Hőelemkábelek – Üvegszál Szigetelésű Több Érpárú
RTD Kábel – PVC Szigetelt
RTD Kábel – PFA Szigetelt
RTD Kábel - Üvegszál Szigetelésű


Miniatűr hőelem csatlakozók
Miniatűr csatlakozók max. 220ºC-ig
Miniatűr csatlakozók max. 350ºC-ig
Miniatűr csatlakozók max. 650ºC-ig
Tartozékok a Miniatűr Csatlakozóhoz
Mini Hőelem Csatlakozópanelek
Hárompólusú miniatür csatlakozó

Standard hőelem csatlakozók
Standard csatlakozók max. 220ºC-ig
Standard csatlakozók max. 350ºC-ig
Standard csatlakozók max. 650ºC-ig
Tartozékok a Standard Csatlakozóhoz
Standard Hőelem Csatlakozópanelek
Hárompólusú Standard csatlakozó
Műszerek
Kézi Hőmérsékletkijelző Műszerek
Műszerfal Hőmérsékletkijelzők
Hőmérséklet Távadók
Hőmérséklet-szabályzók
Hőmérséklet- és Programszabályzó
Kalibrátorok
Grafikonos Regisztrálók
Többcsatornás Kijelző
DIN Sínre Szerelhető Távadók
Fejbe Építhető Távadók
ATEX/IECEx Tanúsítványú Távadók
Többzónás Hőmérséklet-szabályzó Rendszer
Fémtömbtermosztátok
Hőmérséklet Adatgyűjtők

Hőmérséklet Kiegészítők
Présfittingek
Nyomásálló, Vakuumos Átvezető Szerelvények

Kalibrálá
UKAS Kalibrálási Szolgáltatások

Nyomás
Nyomásmérők
Távadós nyomásérzékelő





© 1998- TC Méréstechnikai Kft., 1734 Budapest Pf.: 99, Magyarország
Telefon: 06-1-421-5133, Fax: 06-1-421-5134, Email: info@tckft.hu



1 Hőelem Típusa Használati Tartomány (állandó) Használati Tartomány (rövid idejű)
K Nikkel Króm /
Nikkel Alumínium
0°C-ig +1100°C -180°C-ig +1350°C
J Vas / Konstantán +20°C-ig +700°C -180°C-ig +750°C
N Nicrosil / Nisil 0°C-ig +1100°C -270°C-ig +1300°C
R Platina-13% Ródium /
Platina
0°C-ig +1600°C -50°C-ig +1700°C
S Platina-10% Ródium /
Platina
0°C-ig +1550°C -50°C-ig +1750°C
B Platina-30% Ródium /
Platina-6% Ródium
+100°C-ig +1600°C +100°C-ig +1820°C
C Wolfrám-5% Rénium /
Wolfrám-26% Rénium
+50°C to +1820°C +20°C to +2300°C
C Wolfrám-3% Rénium / Wolfrám-26% Rénium 0°C to +2100°C 0°C to +2600°C
A hőmérésklet-tartományok a hőelem típusára vonatkoznak.
Az érzékelő használati tartománya a fentiektől eltérő lehet,
melyről további részleteket a termék leírásában olvashat.
3 Burkolat Anyagok Max.
Hőmérséklet
Standard Burkolat Anyagok
316L

316L Rozsdamentes Acél
Nagyon jó korrózió ellenállás.
Széles körű felhasználási terület

800°C
600 Inconel 600
Számos korrozív közegben használható.
Jól ellenáll az oxidációnak.
Kéntartalmú környezetben ne használja!
1100°C
800 Incoloy 800
Számos korrozív közegben használható.
Jól ellenáll az oxidációnak és karbonizációnak.
Kéntartalmú környezetben használható.
1100°C
446 AISI 446
Számos korrozív közegben használható.
Magas koncentrációjú kéntartalmú környezetben használható magas hőmérsékleten.
700°C felett függőlegesen ajánlott a beépítése.
1150ºC
Speciális Burkolat Anyagok
114 Nicrotherm DTM
Az összes K és majdnem az összes N típusú alkalmazáshoz.
Nagyon jó szilárdság magas hőmérsékleten.
Kiváló teljesítmény oxidáló, redukáló, karbonizáló közegben és vákuumban.
Nem használható kéntartalmú környezetben.
1250°C
KAN Kanthal AF / Kanthal APM
Átlagon felüli ellenállóképesség a kéregedzésssel, hősokkal, megvetemedéssel és torzulással szemben.
Kitűnő mechanikai jellemzők.
Kanthal AP 22mm-es átmérőkig, Kanthal APM efeletti átmérőkhöz.
1250°C
160 Haynes HR160
Kimagasló ellenállóképesség a magas hőmérsékleti korrózióval szemben.
Kitűnő ellenállóképesség a kénes és kloridos korróziónak.
Ellenáll az oxidációnak, magas hőmérsékleten a korróziónak, kéregedzésnek, porladásnak, nitridációnak és korróziónak.
1200°C
601 Inconel 601
Nikkel-króm tartalmú ötvözet, mely alumínium hozzáadásával kimagasló ellenállást mutat az oxidációval szemben.
Magasan ellenáll a kéregedzéssel szemben.
1175°C
276 Hastelloy C276
Kitűnő korrózió ellenállás mind oxidáló, mind redukáló környezetben.
Kitűnő ellenállóképesség kénvegyületekkel és klór anionjával szemben.
1100°C
253 MA253
Ausztenites króm-nikkel acél nitrogénnel és egyéb ritka fémekkel ötvözve.
Magas csúszásellenállás, és nagyon jó ellenállóképesség állandó hőmérsékletű és ciklikus oxidációval szemben.
1150°C
6 Standard Sheath
Anyagas
Max.
Hőmérséklet
IAP Porcelán
Nem nemesfém hőelemekhez ajánlott.
Alacsony temperatura-koefficiens.
Égetőkemencékhez ajánlott.
Vízszintes beépítéskor magas hőmérsékleten alátámasztást igényel.
1400°C
IM Mullit
Nemesfém hőelemekhez ajánlott.
Nagyszerű mechanikai szilárdság.
Viszonylag semleges a kénes és carbonizáló közeggel szemben.
Gyakran külső burkolatként használják, belül szilícium-karbid burkolattal.
1600ºC
IRA Alumina
Nemesfém hőelemekhez ajánlott.
Kielégítő ellenállás a hősokkal szemben. Vegyszerekkel szemben semleges.
Ideális redukáló karbonizáló közegben.
Nagy ellenállóképesség lúgokkal, egyéb folyadékokkal szemben.
1800°C
 Ha szükséges a vezetők plusz védelme, akkor az elsődleges fém
védőhüvelyen belül egy másodlagos zárt végű kerámia
burkolat is lehet. Ez foglalja magában a kétfuratú vagy
négyfuratú kerámia “gyöngyöket” és az azokban futó hőelem vezetőket.
