Nyomásálló, Vakuumos Átvezető Szerelvények

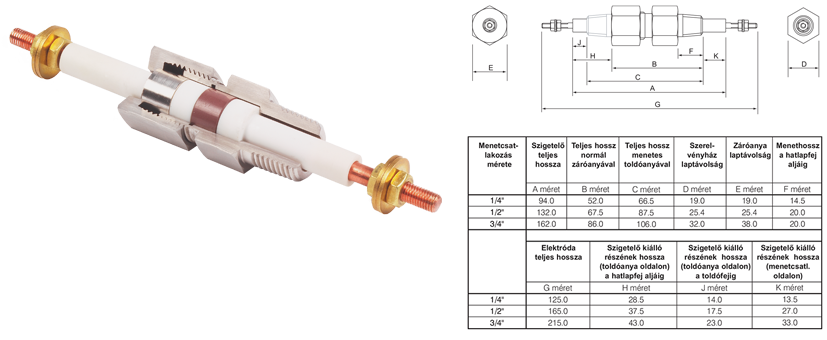

EF sorozat - Nagyfeszültségű és erősáramú elektróda

Az ezekbe a szerelvényekbe beépített elektróda lehetőséget nyújt a felhasználójának, hogy magas feszültséget vagy áramot továbbíthasson vákuumkemencék, reaktorok, autoklávok falán keresztül, és így juthasson energiához a kívánt fűtőelem, villamos motor, stb..

A szerelvények háromféle elektródaméretben választhatóak réz elektróda esetében: max. 40A, 100A és 200A maximum 2kV-on. A rozsdamentes elektródával készült változat esetében az áramhatárok alacsonyabbak, de ezek magasabb üzemi hőmérséklet (380°C felett) esetén is használhatóak. Nikkel elektróda használatára is lehetőség van.

A réz elektródás változat esetében a leszorító alátétek és csavarok Sárgarézből készülnek. Rozsdamentes acél és nikkel elektródákhoz rozsdamentes acél alátétet és anyát használunk.

Az EF sorozat szerelvényeit előre meghúzott állapotban, beszerelésre készen állva szállítjuk. A belső szigetelő anyaga alumina.
  • Réz vagy rozsdamentes acél elektródák
  • Háromféle szerelvény méret választható
  • Használható 2kV-ig és 200A-ig
  • Használati nyomástartomány: vákuumtól egészen 550 bar-ig*
  • Hőmérséklet-tartomány:
    <-200°C to +380°C (Cu elektróda)
    <-200°C to +870°C (SS elektróda)**
  • Anyaga rozsdamentes acél (316L); a szigetelő pedig alumina
  • Háromféle tömítőanyag választható
  • Egyszerű a karbantartása, a tömítés cserélhető
  • Az elektróda be van építve a szerelvénybe, ami pedig előre meghúzott állapotban, beszerelésre készen áll
  • Átmenő szerelvények nagy választéka online rendelhető

    * a választott fitting és tömítés függvénye
