Nyomásálló, Vakuumos Átvezető Szerelvények

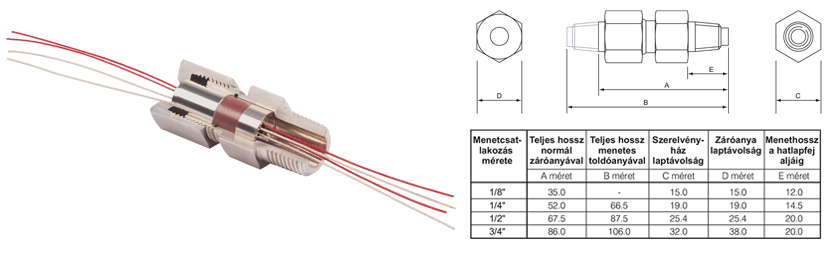

WF sorozat - Átmenő szerelvények több elemhez

Ahol több vezeték kell, hogy áthaladjon különböző nyomású teret elválasztó falon, ott a WF szerelvények biztosítanak megfelelő tömítést, anélkül, hogy bármilyen ragasztást, gyantával történő kitöltést alkalmazni kellene.

Az áthaladó elemek számának megfelelő típusú szerelvény választható. A WF sorozat akár 12 csupasz vagy szigetelt vezeték tömítésére is alkalmas lehet – a vezetékek méretei 24AWG (0.2mm2) és 8AWG (8.8mm2) köztiek is lehetnek.

A belső szigetelés védelmet nyújt a csupasz vezetékeknek és további védelmet a Kapton® szigetelésű kábelek számára. Maximális áramterhelhetőségük 55A maximum 600VAC / 850VDC feszültségnél. Méretre vágott vezetékekkel és beépítésre kész állapotban is kérhető.

A WF szerelvénycsalád 12db egymástól elszigetelendő kis átmérőjű érzékelő elem kötegbe történő összefogására is alkalmas.
  • ® szigetelésű rézvezetékek vagy hőelem vezetők tömítésére – WFS típus
  • Mérőáramot szállító csupasz vezetékek tömítésére – WFR
  • Kis átmérőjű érzékelők (max. 3,2mm) tömítésére – WFP típus
  • Használati nyomástartomány: vákuumtól egészen 700 bar-ig*
  • Hőmérséklet-tartomány: <-200°C … +870°C*
  • Anyaga rozsdamentes acél (316L)
  • Többféle tömítőanyag választható
  • Egyéni vezetékek a teljes szétszerelés nélkül kicserélhetők
  • Újrahasznosítható fitting – a belső alkatrészek cserélhetőek
  • Átmenő szerelvények nagy választéka online rendelhető

    * a választott fitting és tömítés függvénye

Ajánlatkérő

1. Szerelvénytípus


2. Menet mérete


  lásd. táblázat

3. Elemátmérő


 lásd. táblázat

4. Elemek száma


 lásd. táblázat

5. Tömítés típusa



6. Kért Mennyiség


Az Ön Adatai


Cégnév


Név


Email


Telefon


További Információk


Amennyiben egynél több termékre kér ajánlatot, kérem azt emailben tegye, vagy használja a lenti mezőt.



Igénylés Elküldése

Adatvédelmi irányelveink megtekinthetők itt
