AMS2750 Minősített Hőelemek Hőkezeléshez

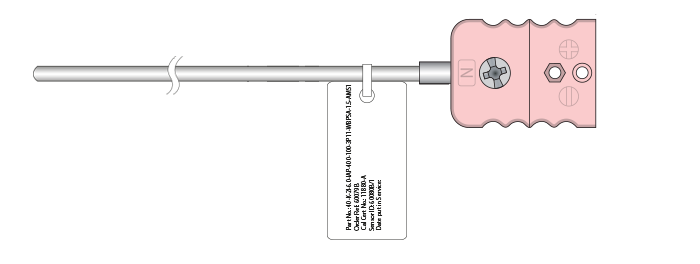

Standard Csatlakozóhüvely

Kalibrált Köpenyhőelemek
Az AMS2750 NADCAP, BAC5621 vagy CQI-9 típusú ásványianyag-szigetelésű hőelemeinket úgy tervezték, hogy megfeleljenek a légiipar (Aerospace) hőkezelési alkalmazásaival szemben támasztott magas minőségi és pontossági követelményeknek. A gondos alapanyag választásnak és ISO17025 UKAS akkreditált laboratóriumunk átfogó kalibrálási folyamatának eredményeképpen különféle burkolat anyagok és köpenyátmérők széles választéka áll rendelkezésre készletről, gyors gyártási idővel. Nem merev felépítésű, így az egyedi alkalmazásoknak megfelelően kellő pozícióba hajlítható, alakítható, anélkül hogy ez teljesítményromlással járna.
  • Az AMS 2750 NADCAP, BAC5621 vagy CQI-9 követelményeknek megfelelően kalibrált
  • Temperature Uniformity Survey-knek (TUS), System Accuracy Test-eknek (SAT) megfelel, Szabályzó, Monitorozó és Töltet érzékelőként használható
  • Batch kalibrációs bizonyítvánnyal ellátva
  • Az érzékelők egyénileg felcímkézve a visszavezethetőség érdekében
  • Az N, K, T és J hőelemekhez kapható
  • Köpenyátmérők és anyagok széles választéka
Kalibrálási Pontosságok

Kód Szabvány Pontosság Permitted Applications Bizonyítvány
AMS1 AMS2750 ±1.1°C vagy a mért érték 0.4%-a (amelyik nagyobb). A batch két vége közti eltérés nem lehet nagyobb mint 1.1°C Temperature Uniformity Survey (TUS)
System Accuracy Test (SAT)
Szabályzó, Monitorozó és Töltet érzékelő (Class 1 és 2)
3 oldalas, In-house jegyzőkönyv a batch elejéről és végéről 0...1200°C tartományban, rajta minden információval ami egy NADCAP auditor számára szükséges (erről bővebben a Kalibrálás Részletei részben olvashat).
Megjegyzés: igény esetén UKAS kalibrálásra is lehetőség van
BAC2 BAC5621 ±1.1°C < 538°C vagy a mért érték 0.4%-a > 538°C. A batch két vége közti eltérés nem lehet nagyobb mint 0.6°C Másodlagos/Terepi Teszt Érzékelő
CQI1 CQI-9 ±1.1°C vagy a mért érték 0.4%-a (amelyik nagyobb). A batch két vége közti eltérés nem lehet nagyobb mint 1.1°C Temperature Uniformity Survey (TUS)
System Accuracy Test (SAT)
Szabályzó, Monitorozó és Töltet érzékelő (Class 1 és 2)
Load



Ajánlatkérő Hőelemek Hőkezeléshez

1. Hőelem Típusa


2. Burkolat Anyaga


3. Szonda Átmérő


4. Szondahossz


 mm

5. Melegpont Kialkítása


Illusztráció Kiválaszt
Földeletlen Melegpontú
Duplex Kialakítás Szükséges? (kérjük bejelölni)

6. Standard hüvely típus


Illusztráció Kiválaszt
3P7 - Standard Műanyag Hüvely, max. 220°C-ig
3P7H - Standard Műanyag Hüvely, max. 300°C-ig

3P7UH - Standard Socket

Plastic, rated to 425ºC

3P7C - Standard Kerámia Hüvely, max. 600°C-ig

7. Felcímkézés


Illusztráció Kiválaszt
Műanyag ID Címke
Max. 70°C. Minden kimeneti csatlakozás esetén
Lézergravírozott Fém ID Címke
Minden kimeneti csatlakozás esetén 250°C felett.
Lézergravírozás az Érzékelőn.
A gyártási szám Lézergravírozva. A fentiek helyett vagy azokkal együtt

8. Kalibrálási Pontosságok


Típus Kiválaszt
AMS1 - AMS2750
BAC2 - BAC5621
CQI1 - CQI-9

A választott kalibrálás:


AMS1- AMS2750
Pontosság:
±1.1°C vagy a mért érték 0.4%-a (amelyik nagyobb). A batch két vége közti eltérés nem lehet nagyobb mint 1.1°C
Engedélyezett Alkalmazások:
Temperature Uniformity Survey (TUS)
System Accuracy Test (SAT)
Szabályzó, Monitorozó és Töltet érzékelő (Class 1 és 2)
3 oldalas, In-house jegyzőkönyv a batch elejéről és végéről 0...1200°C tartományban, rajta minden információval ami egy NADCAP auditor számára szükséges (erről bővebben a Kalibrálás Részletei részben olvashat).
Megjegyzés: igény esetén UKAS kalibrálásra is lehetőség van

A választott kalibrálás:


AMS-2 - AMS2750
Pontosság:
±2.2°C vagy a mért érték 0.75%-a (amelyik nagyobb). A batch két vége közti eltérés nem lehet nagyobb mint 1.1°C
Engedélyezett Alkalmazások:
Temperature Uniformity Survey (TUS)
Szabályzó, Monitorozó és Töltet érzékelő (Class 3, 4, 5, 6)
Load
3 oldalas, In-house jegyzőkönyv a batch elejéről és végéről 0...1200°C tartományban, rajta minden információval ami egy NADCAP auditor számára szükséges (erről bővebben a Kalibrálás Részletei részben olvashat).
Megjegyzés: igény esetén UKAS kalibrálásra is lehetőség van

A választott kalibrálás:


BAC2 - BAC5621
Pontosság:
±1.1°C < 538°C vagy a mért érték 0.4%-a > 538°C. A batch két vége közti eltérés nem lehet nagyobb mint 0.6°C
Engedélyezett Alkalmazások:
Másodlagos/Terepi Teszt Érzékelő
3 oldalas, In-house jegyzőkönyv a batch elejéről és végéről 0...1200°C tartományban, rajta minden információval ami egy NADCAP auditor számára szükséges (erről bővebben a Kalibrálás Részletei részben olvashat).
Megjegyzés: igény esetén UKAS kalibrálásra is lehetőség van

A választott kalibrálás:


CQI1 - CQI-9
Pontosság:
±1.1°C vagy a mért érték 0.4%-a (amelyik nagyobb). A batch két vége közti eltérés nem lehet nagyobb mint 1.1°C
Engedélyezett Alkalmazások:
Temperature Uniformity Survey (TUS)
System Accuracy Test (SAT)
Szabályzó, Monitorozó és Töltet érzékelő (Class 1 és 2)
Load
3 oldalas, In-house jegyzőkönyv a batch elejéről és végéről 0...1200°C tartományban, rajta minden információval ami egy NADCAP auditor számára szükséges (erről bővebben a Kalibrálás Részletei részben olvashat).
Megjegyzés: igény esetén UKAS kalibrálásra is lehetőség van

9. Kalibrálási


10. Jegyzőkönyv Típusa


Adatai Kiválaszt
Standard 3-oldalas Jegyzőkönyv
3 oldalas, In-house jegyzőkönyv a batch elejéről és végéről 0...1200°C tartományban, rajta minden információval ami egy NADCAP auditor számára szükséges (erről bővebben a Kalibrálás Részletei részben olvashat).
Egyéni Jegyzőkönyv
A Standard Jegyzőkönyv csak az igénylő által választott tartományban és intervallumokkal

Your chosen Report Type is:


3 oldalas, In-house jegyzőkönyv a batch elejéről és végéről 0...1200°C tartományban, rajta minden információval ami egy NADCAP auditor számára szükséges (erről bővebben a Kalibrálás Részletei részben olvashat).

Your chosen Report Type is:


Egyéni Jegyzőkönyv
Please enter the calibration range:
Please enter the calibration interval:

11. Kért Mennyiség


Az Ön Adatai


Cégnév


Név


Email


Telefon


További Információk


Amennyiben egynél több termékre kér ajánlatot, kérem azt emailben tegye, vagy használja a lenti mezőt.



Igénylés Elküldése

Adatvédelmi irányelveink megtekinthetők itt


VISSZA Az OLDAL TETEJÉRE
Termékek

Kapcsolatfelvétel

A TC-ről

INGYENES Kézikönyv

Adatvédelmi Irányelvek

Felhasználási Feltételek

Sitemap
INGYENES Kézikönyv

Csatlakozzon ahhoz a több mint 500 000 mérnökhöz és megrendelőhöz, akik már megkapták az INGYENES 74 oldalas A3 útmutatót a hőelemes és az ellenállás-hőmérővel történő méréshez

Cégnév
  Utca 1
Az Ön Neve
  Utca 2
Beosztás / Osztály
  Megye
Email
  Irányítószám
Telefon
  Ország
Cégnév
Az Ön Neve
Beosztás / Osztály
Utca 1
Utca 2
Megye
Irányítószám
Ország
Email
Telefon

Az Ön által megadott információkat csak akkor használjuk fel, ha esetenként kapcsolatba kell lépünk Önnel termékünkkel kapcsAdatvédelmiolatban, és soha nem adjuk át az Ön adatait harmadik félnek. irányelveink megtekinthetők here



Elfogadom azAdatvédelmi Szabályzatban
felsorolt feltételeket

View our ISO 90001/2008 Certficate
View our ISO 90001/2008 Certficate







Hőelemek
Köpenyhőelemek
Hőelemek Mini Dugóval
Hőelemek Hőmérőfejjel
Hőelemek Kábellel
Hőálló Hőelem
Általános Hőelemek
Kerámia Burkolatú Hőelem
Gyorsbeállású Hőelemes Érzékelők
Autokláv Hőelem
Felszíni hőelemek
FEP Szigetelésű Hőelem

Ellenállás-hőmérők
Ásványianyag-szigetelésű Ellenállás-hőmérő
Nem Hajlítható Szondájú Ellenálláshőmérők
Kézi Ellenállás-hőmérő Pt100
Felületi Ellenállás-hőmérők – Pt100 Érzékelők
RTD Pt100 Érzékelők Kábellel
RTD Pt100 Érzékelők Mini Dugóval
Autokláv Ellenállás-hőmérők – Pt100 Érzékelők
RTD Pt100 Hőmérőfejjel
Gyorsbeállású RTD Pt100 Érzékelők
Léghőmérséklet-érzékelő Pt100
Mágneses RTD Pt100 Érzékelők
Kábel
Hőelemkábel – Hőálló PVC Egy Érpárú
Hőelemkábel – PFA Szigetelt Egy Érpárú
Hőelemkábelek – Üvegszál és Kerámiaszál Szigetelésű Egy Érpárú
Hőelemkábel – PVC Több Érpárú
Hőelemkábel – PFA Szigetelt Több Érpárú
Hőelemkábelek – Üvegszál Szigetelésű Több Érpárú
RTD Kábel – PVC Szigetelt
RTD Kábel – PFA Szigetelt
RTD Kábel - Üvegszál Szigetelésű


Miniatűr hőelem csatlakozók
Miniatűr csatlakozók max. 220ºC-ig
Miniatűr csatlakozók max. 350ºC-ig
Miniatűr csatlakozók max. 650ºC-ig
Tartozékok a Miniatűr Csatlakozóhoz
Mini Hőelem Csatlakozópanelek
Hárompólusú miniatür csatlakozó

Standard hőelem csatlakozók
Standard csatlakozók max. 220ºC-ig
Standard csatlakozók max. 350ºC-ig
Standard csatlakozók max. 650ºC-ig
Tartozékok a Standard Csatlakozóhoz
Standard Hőelem Csatlakozópanelek
Hárompólusú Standard csatlakozó
Műszerek
Kézi Hőmérsékletkijelző Műszerek
Műszerfal Hőmérsékletkijelzők
Hőmérséklet Távadók
Hőmérséklet-szabályzók
Hőmérséklet- és Programszabályzó
Kalibrátorok
Grafikonos Regisztrálók
Többcsatornás Kijelző
DIN Sínre Szerelhető Távadók
Fejbe Építhető Távadók
ATEX/IECEx Tanúsítványú Távadók
Többzónás Hőmérséklet-szabályzó Rendszer
Fémtömbtermosztátok
Hőmérséklet Adatgyűjtők

Hőmérséklet Kiegészítők
Présfittingek
Nyomásálló, Vakuumos Átvezető Szerelvények

Kalibrálá
UKAS Kalibrálási Szolgáltatások

Nyomás
Nyomásmérők
Távadós nyomásérzékelő


© 1998- TC Méréstechnikai Kft., 1734 Budapest Pf.: 99, Magyarország
Telefon: 06-1-421-5133, Fax: 06-1-421-5134, Email: info@tckft.hu



1 Hőelem Típusa Használati Tartomány (állandó) Használati Tartomány (rövid idejű)
N Nicrosil / Nisil 0°C-ig +1200°C -270°C-ig +1300°C
K Nikkel Króm /
Nikkel Alumínium
0°C-ig +1100°C -180°C-ig +1350°C
T Réz / Constantan -185°C-ig +300°C -250°C-ig +400°C
J Vas / Konstantán +20°C-ig +700°C -180°C-ig +750°C
A hőmérésklet-tartományok a hőelem típusára vonatkoznak.
Az érzékelő használati tartománya a fentiektől eltérő lehet,
melyről további részleteket a termék leírásában olvashat.
2 Burkolat Anyaga Max.
Hőmérséklet
600 Inconel 600 1100°C
114 Nicrotherm DTM 1250°C
310 310-es Rozsdamentes Acél 1100°C
321

321 Rozsdamentes Acél

800°C

Földeletlen
a melegpont elektromosan szempontból el van szigetelve a védőburoktól. A szigetelési ellenállás meghaladja a 100MΩ-os értéket.
