Grafikonos Regisztrálók

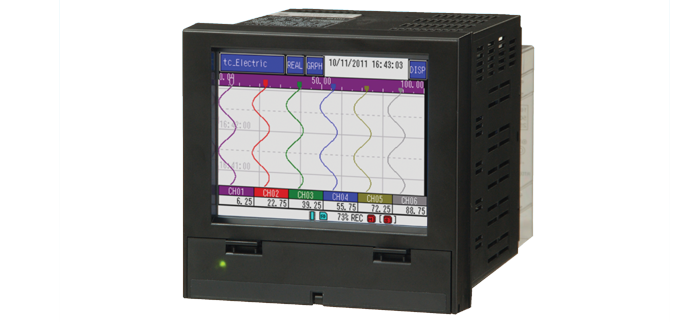

Érintőképernyős regisztráló
Ez a hálózat-kompatibilis, papír nélküli érintőképernyős (5,7” TFT érintőképernyős, színes LCD-s) regisztráló 6, 9 vagy 12 univerzális bemenettel választható. Igen rövid mintavételezési sebesség mellett (100ms a 12 csatornára) ±0,1%-os pontossággal bír. A mért adatokat vagy a belső flash memóriába vagy egy 2Gbyte-os SD esetleg 32Gbyte-os SDHC kártyára menthetjük. Az adatok monitorozása web böngészővel interneten vagy intraneten keresztül – a fájlok FTP-s adatátvitelével – történhet, és mindemellett még emailes figyelmeztetés is küldhető. Számtalan felhasználási területre (kutatás, fejlesztés, stb.) ajánljuk.
- 5,7”-os TFT érintőképernyő
- Bemenet: K, T, J, N, R, S, B, L, U, C hőelemek és Pt100 érzékelők, DC feszültség és DC áram
- 6, 9 vagy 12 bemeneti csatorna
- PC kompatibilis szoftver tartozék
- Nagypontosságú és gyors adatrögzités egyszerre több bemeneten is
- Bemenet: K, T, J, N, R, S, B, L, U, C hőelemek és Pt100 érzékelők, DC feszültség és DC áram
- Felhasználóbarát
- LAN hálózat és FTP adatátvitel az internetes használathoz
- Nagy memóriahely-kapacitás SD/SDHC kártyákkal
- Védettség: IP65
- LAN hálózat és FTP adatátvitel az internetes használathoz
Specifikációk:
Mintavételezési sebesség: 100ms
Mintavételezés gyakorisága: 1s…60min
Kijelzés pontossága: a bemeneti méréstartomány ±0,1%+1digit
Digitális szűrő: Range/Scale választható ha DC fesz./áram van beállítva
Memória: 128Mbyte Flash, CF kártya, 2Gbyte SD és 32Gbyte SDHC
Adatgyűjtési ciklus: 1sec és 60min közt változtatható
A begyűjtött adatok: mért adatok, file név, az mérés indításának dátuma, címkék, alarm státuszok/típusai bínáris/CSV fileban tárolható
Üzemi hőm. páratartalom: 0 és 50°C és 20…80%RH
Tápfeszültség: 85…264V AC 50/60Hz ±1%
Méretek: 150mmx144mmx208mm
Mintavételezési sebesség: 100ms
Mintavételezés gyakorisága: 1s…60min
Kijelzés pontossága: a bemeneti méréstartomány ±0,1%+1digit
Digitális szűrő: Range/Scale választható ha DC fesz./áram van beállítva
Memória: 128Mbyte Flash, CF kártya, 2Gbyte SD és 32Gbyte SDHC
Adatgyűjtési ciklus: 1sec és 60min közt változtatható
A begyűjtött adatok: mért adatok, file név, az mérés indításának dátuma, címkék, alarm státuszok/típusai bínáris/CSV fileban tárolható
Üzemi hőm. páratartalom: 0 és 50°C és 20…80%RH
Tápfeszültség: 85…264V AC 50/60Hz ±1%
Méretek: 150mmx144mmx208mm
Kijelző specifikációk:
5,7” TFT QVGA érintőképernyős, színes LCD-s
Mért adat kijelzés: trendben, digitális kijelzéssel, oszlopdiagrammal
Trend képernyő: 16 szín vertikálisan vagy horizontálisan (választható)
Pontok kijelzése: max. 12pont/képernyő
Alarm kijelzés: alarm aktiválás/elengedés történet kijelzés
Alarm specifikációk:
Csatornánként max. 4 alarm
Alarm típusok: High/Low, abnormális adat
Eternet specifikációk:
FTP szerver: letölt és töröl az SD kártyán mentett record fileokat. A csatolt szoftver segítségével az adatfileok a hálózati számítógépről beolvashatóak
HTTP web szerver: a böngészővel a mért értékek és alarm beállítások kijelzése mindegyik csatornára
Modbus TCP: beállítási adat beolvasás/kiírás Modbus TCP protokollal lehetséges
5,7” TFT QVGA érintőképernyős, színes LCD-s
Mért adat kijelzés: trendben, digitális kijelzéssel, oszlopdiagrammal
Trend képernyő: 16 szín vertikálisan vagy horizontálisan (választható)
Pontok kijelzése: max. 12pont/képernyő
Alarm kijelzés: alarm aktiválás/elengedés történet kijelzés
Alarm specifikációk:
Csatornánként max. 4 alarm
Alarm típusok: High/Low, abnormális adat
Eternet specifikációk:
FTP szerver: letölt és töröl az SD kártyán mentett record fileokat. A csatolt szoftver segítségével az adatfileok a hálózati számítógépről beolvashatóak
HTTP web szerver: a böngészővel a mért értékek és alarm beállítások kijelzése mindegyik csatornára
Modbus TCP: beállítási adat beolvasás/kiírás Modbus TCP protokollal lehetséges
