Többérpárú Hőelemkábelek
Üvegszál Szigetelt, Rozsdamentes Acélszövettel
|
 |
||||||
| Üvegszál Több Érpárú

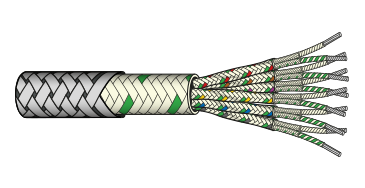

Több sodrott érpár 14/0.2mm átmérővel. Mindegyik vezető duplán üvegszállal körbefont, üvegszál szövettel burkolt és lakkozott. Csavart, kötegelt, üvegszál szövettel burkolt és lakkozott érpárak. Belső, lakkozott üvegszál szövet védőburkolat. Külső rozsdamentes acélszövet védőburkolat. |
|||||||
| Jelölés | CM1402/SSB | CM1403/SSB | CM1406/SSB | CM1412/SSB | |||
 |
Vezető Kialakítása | Sodrott | |||||
| Sodratok Száma / Sodrat Átmérője (mm) | 140.2 | 14/0.2 | 14/0.2 | 14/0.2 | |||
| Teljes Keresztmetszet (mm2) | 0.44 | 0.44 | 0.44 | 0.44 | |||
| Teljes AWG (S = Sodrott) | 21S | 21S | 21S | 21S | |||
| Szigetelés | Üvegszál | ||||||
 |
Érpárok Száma | 2 | 3 | 6 | 12 | ||
| Párhuzamos Vagy Csavart | Csavart | ||||||
| Árnyékolás | Nem | ||||||
 |
Szigetelés | Üvegszál | |||||
| Szigetelés Hőm. Tartománya (°C) |
Tartós Használat | +480 | |||||
| Rövid Idejű Használat | +540 | ||||||
| Színkód | Igen | ||||||
| Kopásállóság | Jó | ||||||
| Nedvességgel Szembeni Ellenálló Képesség | Megfelelő | ||||||
| Tömeg Kg/100m (Kábeldob Nélkül) |
8 | 12 | 18 | 27 | |||
| Acélvédelem Alatti Átmérő (mm) | — | ||||||
| Acélvédelem Feletti Átmérő (mm) | — | ||||||
| Teljes Átmérő | 6 | 8 | 11 | 16 | |||
| Gyakori Rendelési Kódok | CM1402KX/SSB, CM1402JX/SSB CM1403KX/SSB, CM1403RCA/SSB CM1406KX/SSB, CM1406JX/SSB CM1412KX/SSB |
||||||
| Megjegyzés a méretek hozzávetőlegesek |
Az impregnált szilikon 180°C alatt megtartja hatását. E hőmérséklet felett a kábel szigetelési integritása megmarad a felső hőmérsékleti határig, de hajlításkor az megsérülhet, legfőképp alacsony hőmérsékleten. | ||||||
