Többérpárú Hőelemkábelek
Üvegszál Szigetelésű
|
 |
||||||

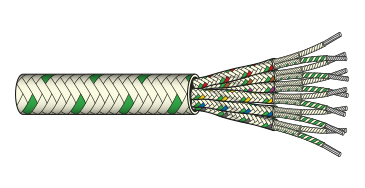

| Üvegszál Több Érpárú
Több sodrott érpár 14/0.2mm átmérővel. Mindegyik vezető duplán üvegszállal körbefont, üvegszál szövettel burkolt és lakkozott. Csavart, kötegelt, üvegszál szövettel burkolt és lakkozott érpárak. lakkozott üvegszál szövet védőburkolat. |
|||||||
| Jelölés | CM1402 | CM1403 | CM1406 | CM1412 | |||
 |
Vezető Kialakítása | Sodrott | |||||
| Sodratok Száma / Sodrat Átmérője (mm) | 14/0.2 | 14/0.2 | 14/0.2 | 140.2 | |||
| Teljes Keresztmetszet (mm2) | 0.44 | 0.44 | 0.44 | 0.44 | |||
| Teljes AWG (S = Sodrott) | 21S | 21S | 21S | 21S | |||
| Szigetelés | Üvegszál | ||||||
 |
Érpárok Száma | 2 | 3 | 6 | 12 | ||
| Párhuzamos Vagy Csavart | Csavart | ||||||
| Árnyékolás | Nem | ||||||
 |
Szigetelés | Üvegszál | |||||
| Szigetelés Hőm. Tartománya (°C) |
Tartós Használat | +480 | |||||
| Rövid Idejű Használat | +540 | ||||||
| Színkód | Igen | ||||||
| Kopásállóság | Megfelelő | ||||||
| Nedvességgel Szembeni Ellenálló Képesség | Megfelelő | ||||||
| Tömeg Kg/100m (Kábeldob Nélkül) |
6 | 9 | 14 | 22 | |||
| Acélvédelem Alatti Átmérő (mm) | — | ||||||
| Acélvédelem Feletti Átmérő (mm) | — | ||||||
| Teljes Átmérő | 4 | 6 | 9 | 14 | |||
| Gyakori Rendelési Kódok | CM1402KX, CM1402JX, CM1402RCA CM1403KX, CM1403RCA CM1406KX CM1412KX, CM1412JX, CM1412NX |
||||||
| Megjegyzés a méretek hozzávetőlegesek |
Az impregnált szilikon 180°C alatt megtartja hatását. E hőmérséklet felett a kábel szigetelési integritása megmarad a felső hőmérsékleti határig, de hajlításkor az megsérülhet, legfőképp alacsony hőmérsékleten. | ||||||
