Többérpárú Hőelemkábelek
Acélerősítés Nélküli, Lánggátló PVC Szigetelt
|
 |
||||||||||||

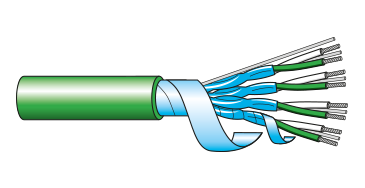

| PVC Több Érpárú, Ácélerősítés Nélküli Több sodrott érpár 16/0.2mm átmérővel, lánggátló PVC szigeteléssel. Csavart, számozott érpárok egyénileg árnyékolva Mylar® alumíniumszalaggal és csupasz, ónbevonatú rézvezetékkel megvezetve. Az érpárok együtt is Mylar® árnyékoló alumíniumszalaggal vannak összefogva és csupasz, ónbevonatú rézvezetékkel vannak megvezetve. Lánggátló PVC védőburkolat. |
|||||||||||||
| Jelölés | M3502 | M3504 | M3506 | M3508 | M3512 | M3516 | M3520 | M3524 | M3536 | M3550 | |||
 |
Vezető Kialakítása | Sodrott | |||||||||||
| Sodratok Száma / Sodrat Átmérője (mm) | 16/0.2 | 16/0.2 | 16/0.2 | 16/0.2 | 16/0.2 | 16/0.2 | 16/0.2 | 16/0.2 | 16/0.2 | 16/0.2 | |||
| Teljes Keresztmetszet (mm2) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |||
| Teljes AWG (S = Sodrott) | 20S | 20S | 20S | 20S | 20S | 20S | 20S | 20S | 20S | 20S | |||
| Szigetelés | LG PVC | ||||||||||||
 |
Érpárok Száma | 2 | 4 | 6 | 8 | 12 | 16 | 20 | 24 | 36 | 50 | ||
| Párhuzamos Vagy Csavart | Csavart | ||||||||||||
| Árnyékolás | Igen – Egyenként Árnyékolt Érpárok | ||||||||||||
 |
Szigetelés | LG PVC | |||||||||||
| Szigetelés Hőm. Tartománya (°C) |
Tartós Használat | -30...+75 | |||||||||||
| Rövid Idejű Használat | — | ||||||||||||
| Színkód | Igen | ||||||||||||
| Kopásállóság | Jó | ||||||||||||
| Nedvességgel Szembeni Ellenálló Képesség | Nagyon Jó | ||||||||||||
| Tömeg Kg/100m (Kábeldob Nélkül) |
11 | 17 | 23 | 31 | 45 | 60 | 74 | 89 | 120 | 165 | |||
| Acélvédelem Alatti Átmérő (mm) | — | ||||||||||||
| Acélvédelem Feletti Átmérő (mm) | — | ||||||||||||
| Teljes Átmérő | 10.6 | 12.5 | 15.2 | 16.1 | 20.4 | 22.8 | 24.9 | 28.4 | 33.2 | 39.2 | |||
| Gyakori Rendelési Kódok | M3502KX, M3502KCB, M3502TX, M3502JX, M3502NX, M3502RCA M3504KX, M3504KCB, M3504TX, M3504JX, M3504NX, M3504RCA M3506KX, M3506KCB, M3506TX, M3506JX, M3506NX, M3506EX, M3506RCA M3508KX, M3508KCB, M3508TX, M3508JX, M3508NX M3512KX, M3512KCB, M3512TX, M3512JX, M3512NX, M3512RCA M3516KX, M3516KCB, M3516TX, M3516JX, M3516NX M3520KX, M3520KCB, M3520TX, M3520JX M3524KX, M3524KCB, M3524TX, M3524JX, M3524RCA M3536KCB |
||||||||||||
| Megjegyzés a méretek hozzávetőlegesek |
Egyéni és együttes árnyékolás. Lánggátló PVC szigetelés. A mechanikai hatások ellen acélvédelemmel van ellátva. | ||||||||||||
