Hőmérséklet Távadók

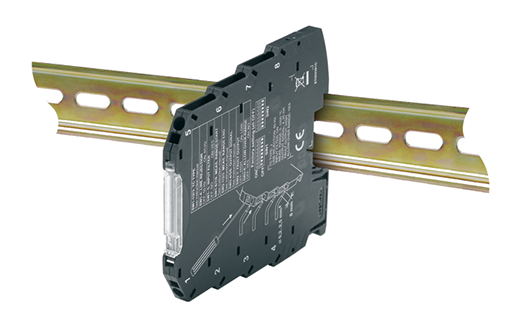

Ultravékony, nagypontosságú, feszültség/áram kimenetű, DIN sínre szerelhető távadó hőelemhez
Kapcsolódó Termékek
Köpenyhőelemek Krimpelt Persellyel
- Kimeneti jel: 0…5V DC, 1…5V DC, 0…10V DC, 10…0V DC, 4...20mA, 0…20mA, 20…4mA vagy 20…0mA
- A gyors üzembe helyezés érdekében K, J vagy T típusú hőelemekhez előre felparaméterezve (E, N, R, S vagy B típusokhoz dip kapcsolókkal később átállítható)
- Teljesen leválasztott és hőmérséklet-linearizált
- DIN sínre történő felszereléshez
- Apró méretek! (6.2mm x 93.1mm x 102.5mm)
- Busz adapterrel online átprogramozható (opció)
- CE által bevizsgált
- A gyors üzembe helyezés érdekében K, J vagy T típusú hőelemekhez előre felparaméterezve (E, N, R, S vagy B típusokhoz dip kapcsolókkal később átállítható)
Specifikációk:
Teljesen leválasztott és hőmérséklet-linearizált
Minimum span: 100ºC
Tápfeszültség: 19.2-30V DC az előlapi csatlakozókon vagy az opciós busz adapteren keresztül (nem áramkör tápellátású)
Megengedett üzemi (környezeti) hőmérséklet: –40ºC-tól +85ºC-ig
Pontosság: 0.1%
Hidegponti drift: max: 1.5ºC
Beállási idő (10…90%): <25ms
Hiba esetén a max. (gyárilag) vagy min. áramértékre ugrik: (dip kapcsolókkal beállítható)
Csatlakozás: nyomásrögzített
RFI védelem
Teljesen leválasztott és hőmérséklet-linearizált
Minimum span: 100ºC
Tápfeszültség: 19.2-30V DC az előlapi csatlakozókon vagy az opciós busz adapteren keresztül (nem áramkör tápellátású)
Megengedett üzemi (környezeti) hőmérséklet: –40ºC-tól +85ºC-ig
Pontosság: 0.1%
Hidegponti drift: max: 1.5ºC
Beállási idő (10…90%): <25ms
Hiba esetén a max. (gyárilag) vagy min. áramértékre ugrik: (dip kapcsolókkal beállítható)
Csatlakozás: nyomásrögzített
RFI védelem
Bemenet és Méréstart. Táblázat
Bemenet |
Tartomány °C |
Átlagos Hiba |
Min. Span °C |
Felbontás °C |
Szabvány |
|
| Hőelem | J |
-210... 1200 |
0.025% + 0.29°C |
100 |
0.12 |
IEC 60584 |
K |
-200... 1372 |
0.025% + 0.4°C |
100 |
0.17 |
IEC 60584 |
|
R |
-50... 1768 |
0.025% + 1.19°C |
100 |
0.59 |
IEC 60584 |
|
S |
-50... 1768 |
0.025% + 1.34°C |
100 |
0.66 |
IEC 60584 |
|
T |
-200... 400 |
0.025% + 0.31°C |
100 |
0.13 |
IEC 60584 |
|
B |
0... 1820 |
0.025% + 1.87°C |
100 |
0.90 |
IEC 60584 |
|
E |
-200... 1000 |
0.025% + 0.2°C |
100 |
0.92 |
IEC 60584 |
|
N |
-200... 1300 |
0.025% + 0.42°C |
100 |
0.19 |
IEC 60584 |
Pontossági táblázat: (A és B összege vagy C, amelyik nagyobb)
| Névleges Érték | Tartományon Kívül +/- 2.5% |
Tartományon Kívül +/- 5% |
| 20mA | 20.5mA |
21mA |
| 4mA | 3.5mA |
3mA |
| 0mA | 0mA |
0mA |
| 10V DC | 10.25V DC | 10.5V DC |
| 5V DC | 5.125V DC | 5.25V DC |
| 1V DC | 0.875V DC | 0.75V DC |
| 0V DC | 0V DC | 0V DC |
